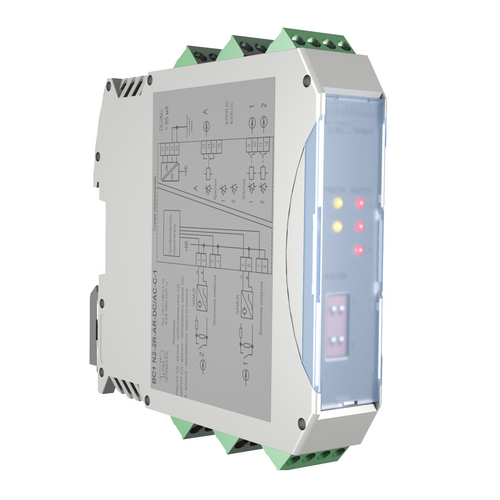

Блок сопряжения BC1 N2-2R-AR-DC/AC-C-1

Блок сопряжения BC1 N2-2R-AR-DC/AC-C-1 предназначен для питания индуктивных, емкостных или магниточувствительных бесконтактных взрывозащищённых выключателей (датчиков) с видом взрывозащиты 0ExiaIICT6 или 0ExiaIICT4 "искробезопасная электрическая цепь" по ГОСТ 12.2.020-76 и для преобразования слаботочного аналогового сигнала, поступающего от датчика, в сигнал реле для управления исполнительными устройствами  промышленной автоматики.

Блок сопряжения обеспечивает:

1. Гальваническую развязку датчика с исполнительным устройством.
2. Преобразование слаботочного сигнала датчика в выходной сигнал реле для управления исполнительным устройством с одновременной индикацией замкнутого состояния выхода (желтый индикатор).
3. Инверсию состояния выходов каналов установкой перемычки между контактами 3 - 4, 7- 8 или включением DIP переключателей «ИНВ» на лицевой панели.
4. Контроль исправности датчиков и линии связи с датчиками (короткое замыкание, обрыв провода).
5. Световую индикацию (красный индикатор) и размыкание выходов рабочих каналов при обнаружении в них неисправности.
6. Формирование обобщенного сигнала “АВАРИЯ” (красный индикатор) и размыкание контактов аварийного выхода при неисправности в каком-либо рабочем канале.
7. Отключение DIP переключателем «ИМ» (имитация датчика) контроля обрыва провода датчика.
