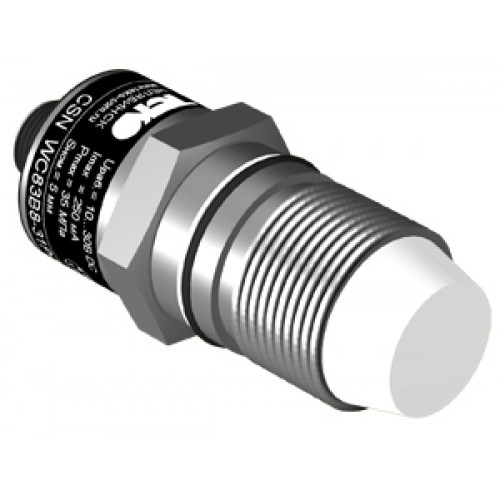

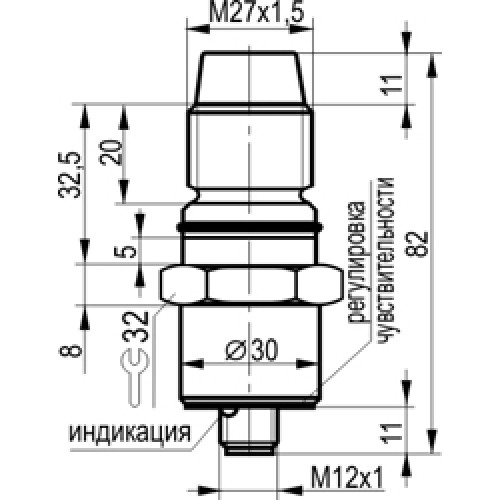

Бесконтактный выключатель CSN WC83S8-5-N-LS4-2-C

1. Назначение и область применения

Выключатели емкостные взрывозащищенные (далее по тексту – выключатели) предназначены для:

• контроля уровня жидких и сыпучих сред с величиной относительной диэлектрической проницаемости 2,5 и более (масла, спирт, вода, мука и др.) в обычных условиях и в местах, где смеси с воздухом горючих газов, паров или пыли способны взрываться при наличии источника поджигания.
• преобразования воздействия объекта в электрический сигнал для управления исполнительным устройством
• для применения в качестве элементов автоматизированных систем управления технологическими процессами.

Область применения – подземные выработки шахт и их наземные строения, опасные по рудничному газу (метану) и (или) горючей пыли, а также взрывоопасные зоны помещений и наружных установок в соответствии с присвоенной маркировкой взрывозащиты, требованиями ГОСТ IEC 60079-14-2011 и отраслевых Правил безопасности, регламентирующих применение данного оборудования во взрывоопасных зонах.

Выключатели относятся к взрывобезопасному электрооборудованию и имеют маркировку взрывозащиты по

ГОСТ 31610.0-2014, ГОСТ 31610.11-2014, ГОСТ Р МЭК 60079-18-2012:

- PO Ex ia ma I Ma Х / 0Ex ia ma IIC T6 Ga Х для CSN WC83S8-5-N-LS4-2 и CSN WC83S8-5-N-LS4-2-С;

- PO Ex ia ma I Ma Х / 0Ex ia ma IIC T4 Ga Х для CSN WC83S8-5-N-LS4-2-С2 и CSN WC83S8-5-N-LS4-2-H.

Знак «Х» в маркировке взрывозащиты выключателей указывает на их безопасное применение, заключающееся в следующем:

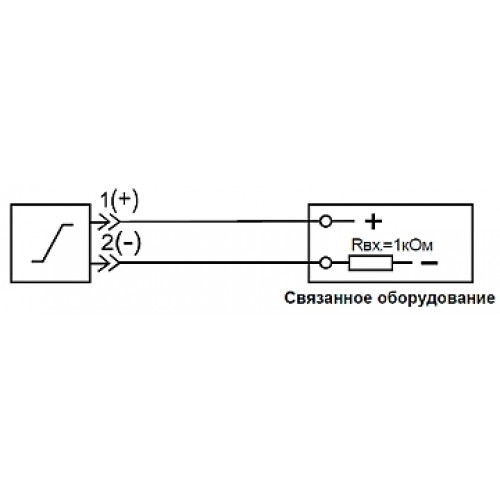

• к входным искробезопасным электрическим цепям выключателей могут подключаться устройства, выполненные с видом взрывозащиты «искробезопасная электрическая цепь, уровня ia» и имеющие действующие сертификаты соответствия, допускающие возможность их применения во взрывоопасных зонах или вне взрывоопасных зон в качестве связанного электрооборудования. Электрические параметры подключаемых устройств с учетом линии связи: напряжение, ток, мощность, индуктивность и электрическая емкость должны соответствовать искробезопасным параметрам выключателей;
• выключатели должны устанавливаться в местах, где исключена возможность воздействия на их оболочку ударных механических нагрузок.

Выключатели обеспечивают непрерывный круглосуточный режим работы.

Сертификат соответствия № ЕАЭС RU C-RU.АМ02.В.00339/20 от 06.05.2020 г.

2. Принцип действия

При приближении (удалении) к (от) чувствительной поверхности выключателя объектов, относительная диэлектрическая проницаемость (εr) которых выше единицы изменяется электрическая ёмкость высокочастотного генератора выключателя. Это изменение преобразуется в изменение выходного тока выключателя (ток потребления). Выходной ток увеличивается при приближении контролируемого материала (сыпучего, жидкого) к чувствительной поверхности выключателя и уменьшается при удалении контролируемого материала.
